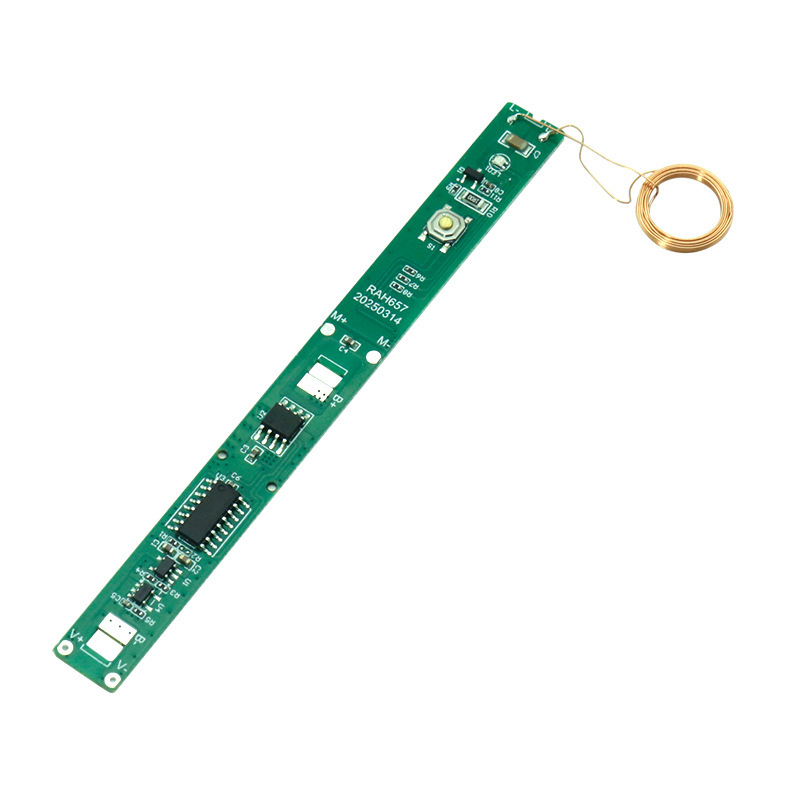

Electric toothbrush sweeping vibration electric toothbrush board vibration electric toothbrush driver board PCBA Solution
Electric toothbrush sweeping vibration electric toothbrush board vibration electric toothbrush driver board Control Mainboard, Integrates load drivers for motor/heating/atomization/vibration and power management, supporting button/touch/APP controls, with over-temperature, over-current and locked-rotor protection, suitable for various small appliances and personal-care products.
Overview
电动牙刷扫振电动牙刷板振动电动牙刷驱动板模控制主板，集成电机/加热/雾化/振动等负载驱动与电源管理，支持按键/触摸/APP 多种控制，具备过温、过流、堵转保护，适用于各类小家电与个护产品。
功能参数
- 输入：5V / 12V / 24V / 220V（整流后低压）可选
- 主控：NY8A051D / SN8P2501D（8 位 OTP / 8051 内核单片机）
- 负载驱动：电机 / 加热丝 / 雾化片 / 振动马达，MOS / 继电器驱动
- 电源管理：锂电充放电（TP4056 / IP5306）+ LDO 稳压
- 控制方式：按键 / 触摸 / 旋钮 / APP（蓝牙）可选
- 保护：过温 / 过流 / 过压 / 堵转 / 干烧保护
- 显示：LED / LCD / 数码管（部分型号）
- 工作温度：-10 ~ +60 ℃
- 待机功耗：< 0.5 W
应用场景
- 个人护理（电动牙刷 / 剃须刀 / 美容仪 / 按摩器）
- 厨房小家电（封口机 / 空气炸锅 / 破壁机 / 养生壶）
- 环境电器（加湿器 / 香薰机 / 暖风机 / 取暖器）
- 清洁电器（烘干机 / 搓澡仪 / 洁面仪）
- 宠物电器（喂食器 / 饮水机 / 猫砂盆 / 烘干箱）
BOM 关键器件清单
| 器件 | 型号/规格 | 数量 | 备注 |
|---|---|---|---|
| 主控 MCU | NY8A051D / SN8P2501D（SOP-8/16） | 1 | 8 位 OTP 单片机 |
| 电机驱动 | L9110 / MX1616 / AO3400 / 继电器 | 1~2 | 负载驱动 |
| 充电管理 IC | TP4056 / IP5306 | 1 | 锂电充放电 |
| LDO 稳压 | XC6206 / AMS1117 | 1 | 给 MCU 供电 |
| 温度传感器 | NTC 10K / DS18B20 | 1 | 过温保护 |
| MOS 管 | AO3400 / SI2302（SOT-23） | 2~4 | 功率开关 |
| 按键/触摸 | 轻触按键 / TTP223 | 1~3 | 人机交互 |
| 显示 | LED / LCD1602 / 数码管 | 0~1 | 状态显示 |
| 锂电池 | 3.7V 聚合物（带保护板） | 1 | 便携供电 |
| 滤波电容 | 100nF / 10uF / 100uF | 若干 | 电源滤波 |
| PCB | 1.6 mm 双面板 | 1 | 按结构定制 |
客户做电动牙刷扫振电动牙刷板振动电动牙刷驱动板模类小家电，原有方案多为通用控制模块拼凑，体积大、保护不全、量产一致性差。本方案以NY8A051D / SN8P2501D为主控，将负载驱动、电源管理、保护电路与交互控制高度集成于单板，支持过温/过流/堵转多重保护，固件可按产品定义多种工作模式与定时逻辑。主板按客户结构尺寸定制，便于自动化贴片与后焊，整机成本与交期可控，已支持多款个护/厨房/环境小家电批量出货。
This is a reference case for MCU customization. Functions, chip selection and peripherals can be adjusted to your product needs. Contact us for a full proposal and quote.
