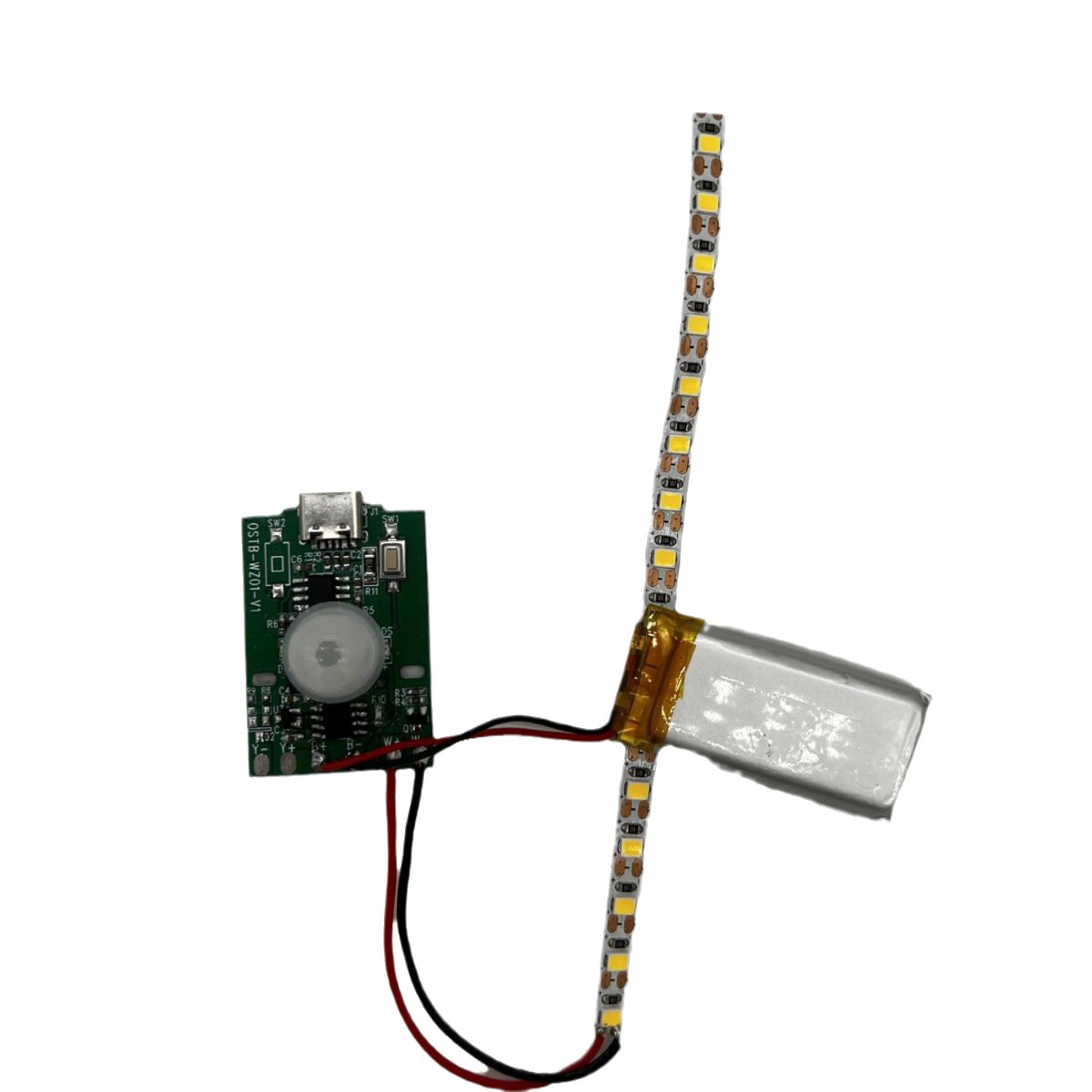

Smart wireless charging human sensor light board cabinet light touch panel PCBA Solution
Smart wireless charging human sensor light board cabinet light touch panel Power/Charging Management Mainboard, Integrates AC-DC / DC-DC conversion, lithium battery charge/discharge management and protection, featuring high efficiency, low ripple and safety, suitable for power modules, power banks, wireless chargers and charging stations.
Overview
智能无线充电人体感应灯板橱柜灯触摸板厂电源/充电管理主板，集成 AC-DC / DC-DC 变换、锂电充放电管理与保护，高效率、低纹波、安全，适用于电源模块、充电宝、无线充与充电桩。
功能参数
- 输入：AC 90~264V / DC 5~24V / USB
- 输出：5V/9V/12V/可调，效率 ≥ 85%
- 拓扑：Buck / Boost / 反激（AC-DC）
- 充电：锂电/铅酸充放电管理（IP5306 / CN3791）
- 保护：过压 / 过流 / 过温 / 短路 / 反接
- 无线充：Qi 协议 5W/10W（可选）
- 显示：电压/电量百分比（LCD/LED）
- 认证：可过 3C / CE（部分型号）
- 控制：触摸 IC（TTP223 / TS02N），感应距离 5~8 mm，支持单击/长按/无极调光
- 充电：集成 Qi 协议无线充电（5V/1A），兼容主流无线充板
- 感应：PIR 热释电/微波雷达人体感应，探测 3~6 m，可调延时
应用场景
- 电源适配器模块、降压/升压板
- 移动电源、充电宝
- 无线充电器、磁吸充电
- 电动车/新能源充电桩、充电站
- 电压/电量显示器、仪表
BOM 关键器件清单
| 器件 | 型号/规格 | 数量 | 备注 |
|---|---|---|---|
| 主控/协议 IC | IP5306 / CN3791（电源/充电） | 1 | 变换/充电管理 |
| 功率 MOS | AO3400 / 3401 / 开关管 | 2~4 | 功率变换 |
| 整流/二极管 | SS34 / 1N4007 | 若干 | 整流 |
| 电感 | 功率电感 4.7~100uH | 1~2 | 储能 |
| 电容 | 电解/贴片 100uF~470uF | 若干 | 滤波 |
| 充电管理 | TP4056 / IP5306 / CN3791 | 1 | 锂电充电 |
| 无线充 IC | XS016 / NU1680（Qi） | 0~1 | 无线充电 |
| 显示 | LCD1602 / LED 数码 | 0~1 | 电压/电量 |
| TVS/保险丝 | SMBJ / PTC | 1~2 | 保护 |
| 变压器/骨架 | EE/EF 磁芯（AC-DC） | 0~1 | 隔离变换 |
| PCB | 1.6 mm 双面板（铜厚 2oz） | 1 | 按功率定制 |
客户做智能无线充电人体感应灯板橱柜灯触摸板厂电源/充电产品，要求高效率、低发热与完善保护。本方案以IP5306 / CN3791为核心，构建 Buck/Boost 或反激变换 + 锂电充放电管理，效率 ≥ 85%，具备过压/过流/过温/短路/反接多重保护，部分型号支持 Qi 无线充与电压/电量显示。主板按功率与结构定制，安规余量充足，可过 3C/CE，已支持电源模块、充电宝、无线充与充电桩批量生产。
This is a reference case for MCU customization. Functions, chip selection and peripherals can be adjusted to your product needs. Contact us for a full proposal and quote.
