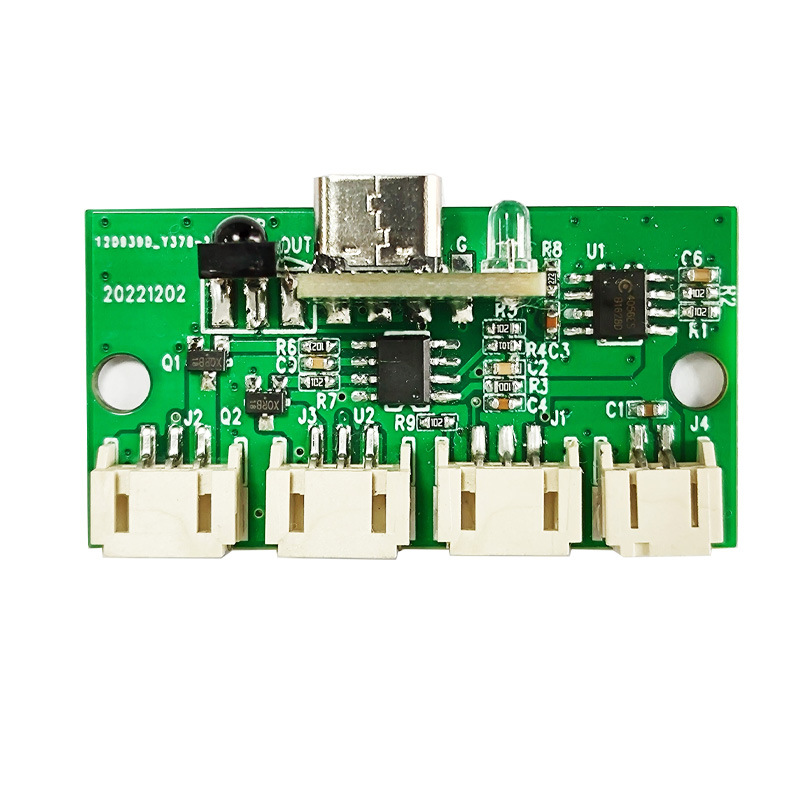

With IR remote desk lamp touch switch lithium battery light PCBA Solution
With IR remote desk lamp touch switch lithium battery light Wireless RF Module/Control Board, Integrates 433/315/2.4G RF SOC and MCU, supporting long-range remote control, one-to-many and low power consumption, suitable for remote switches, wireless transceivers and smart-home interconnection.
Overview
带红外遥控器台灯触摸开关锂电池灯无线射频模块/控制板，集成 433/315/2.4G 射频 SOC 与 MCU，支持远距离遥控、一对多、低功耗，适用于遥控开关、无线收发与智能家居联动。
功能参数
- 射频：433 / 315 / 2.4G（BK2535 / SYN480R SOC）
- 速率：2.4G 2 Mbps，433 可变速率
- 距离：室内 30~50 m / 开阔地 80~200 m
- 调制：ASK / FSK / GFSK
- 主控：8 位 MCU（扫描/编码/解码）
- 编码：EV1527 / 学习码 / 固定码
- 供电：3.3V / 5V（电池/USB）
- 接口：按键 / 继电器 / IO 输出
- 认证：可过 CE / FCC（部分型号）
- 控制：触摸 IC（TTP223 / TS02N），感应距离 5~8 mm，支持单击/长按/无极调光
- 电池：3.7V 锂聚合物，带过充/过放/过流保护板
- 无线：433/315/2.4G 射频遥控，开阔地 30~200 m
应用场景
- 无线遥控开关、灯具遥控
- 车库门 / 卷帘 / 窗帘遥控
- 遥控车 / 模型 / 玩具
- 智能家居无线联动
- 工业无线数传
BOM 关键器件清单
| 器件 | 型号/规格 | 数量 | 备注 |
|---|---|---|---|
| 射频 SOC | BK2535 / SYN480R（QFN/SOP） | 1 | 发射/接收 |
| 主控 MCU | 8 位 OTP 单片机 | 1 | 编码/解码 |
| 晶振 | 8M / 16M / 27M | 1 | 射频时钟 |
| 天线 | 弹簧 / 直插 / FPC | 1 | 射频 |
| 按键 | 轻触 / 拨码 | 1~4 | 配对/触发 |
| LDO 稳压 | XC6206（3.3V） | 1 | 供电 |
| 继电器/三极管 | 8550 / 8050 / 继电器 | 0~2 | 负载输出 |
| LED 指示 | 0805 | 1~2 | 状态 |
| 电池/USB | 纽扣/USB | 1 | 供电 |
| PCB | 1.0~1.6 mm 双面板 | 1 | 小体积 |
客户做带红外遥控器台灯触摸开关锂电池灯无线射频产品，要求远距离、低功耗与可过认证。本方案以BK2535 / SYN480R射频 SOC 搭配 8 位 MCU，支持 ASK/FSK 调制、学习码对码与多设备同场互不干扰，部分型号可过 CE/FCC。主板小体积、成本低，适用于遥控开关、无线收发、遥控车与智能家居联动，可快速定制发射端与接收端。
This is a reference case for MCU customization. Functions, chip selection and peripherals can be adjusted to your product needs. Contact us for a full proposal and quote.
